一、客戶故障描述

一臺西門子MM430變頻器，停機一天后重新開機時發生炸機，炸機后變頻器的面板無顯示，前級空開跳閘。

二、現場檢查

現場檢測電機的運行電流在額定值以內，電機對地絕緣良好，用電橋測試平衡，未發現有發熱現象，三相工作電壓均在額定值以內，外部的電氣和機械環境都看不出什么異常，其異常只能發生在變頻器內部。

打開變頻器進行檢查，發現逆變輸入模塊炸裂，輸出U、V、W端子短路；同時10Ω40W電容充電電阻燒斷，接在主整流回路上的尖波抑制電路的二極管RU4C21和電阻（二者并聯后串接小電容）同時損壞，10Ω5W電阻已開路，二極管短路。

三、初步分析

初步判斷故障是由于逆變模塊損壞，其浪涌沖擊電流將充電電容電阻燒斷，但尖峰電壓抑制電路的電阻和二極管同時損壞，說明直流回路中出現了異常的波動劇烈的沖擊電壓，有可能存在電網電壓異常的沖擊，使其瞬間損壞，但是IGBT模塊損壞狀況不明，需要進一步檢測。

四、深度檢測

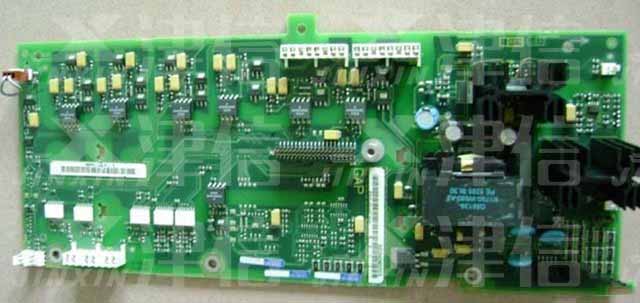

帶回公司檢測，損壞模塊拆除，將其它損壞元器件更換新品，送電后有顯示，說明電源及控制部分基本正常，測開關電源各路輸出都正常。 電容檢測，發現電容表面有發熱膨脹現象，測量電容值比正常值下降20%，已經超過標準，電容不能使用。

 五、原因分析

逆變模塊的損壞，除了外部負載的長時間過載，散熱不良和電網突波電壓沖擊外，其內部電容的容量減小、失容和失效，也是導致其損壞的重要原因。電容的容量減小，故障輕時可能表現為帶負載能力差，重時往往表現為跳直流回路欠電壓故障。更嚴重的電容故障還會導致逆變模塊損壞。尤其是大功率變頻器中的電容，運行多年后，其引出電極常年經受數百赫茲的大電流充、放電沖擊，會出現不同程度的氧化現象。因此，檢修兩年以上運行年限的變頻器，尤其不能忽略對儲能電容的檢查，對逆變模塊損壞原因不明的時候，尤其應該注意檢查直流回路中的儲能電容！

六、修復帶載測試

找到損壞變頻器損壞原因，維修就很放心了。將該變頻器的失效主電容更換后，再換掉損壞的逆變模塊及器件。安裝好變頻器，測試輸出電壓平衡，帶電機運行，輸出三相電流平衡。負載測試正常，滿足出廠標準，變頻器修復。
